作為電子產品制造的中心環節，PCBA（Printed Circuit Board Assembly，印刷電路板裝配）項目的勝利施行關系到產品的性能和質量。本文將引見PCBA加工的關鍵步驟，包括設計、元器件采購、制板、貼片、焊接、測試等，以助您在實踐操作中更好地把握PCBA加工的全貌。

PCBA加工是指將電子元器件焊接到印刷電路板上，構成一個完好的電子產品的過程。隨著電子產業的不時開展，PCBA加工的施行關于進步產質量量和降低本錢具有重要意義。那么，如何做好PCBA項目呢？以下將從關鍵步驟動身，為您提供全面解析。

PCBA加工的[敏感詞]步是設計，包括電路原理圖設計和PCB規劃設計。電路原理圖設計主要是繪制電子元器件之間的銜接關系，為后續的PCB規劃提供根底。PCB規劃設計則需求將原理圖中的元器件擺放到實踐的PCB板上，并停止布線、布層等操作。合理的規劃設計能夠降低干擾、進步信號傳輸速度和穩定性。

元器件采購是PCBA加工的關鍵環節之一。采購時需留意以下幾點：

(1) 選型：依據設計請求，選擇適宜的元器件，如集成電路、電阻、電容等。

(2) 質量：選擇正軌廠家消費的、質量牢靠的元器件。

(3) 數量：依據消費方案，合理預估所需元器件數量，以確保消費順利停止。

制板是指將PCBA設計圖轉化為實踐的印刷電路板的過程。主要包括以下步驟：

(1) 制版：將PCBA設計圖輸出為制版文件，如Gerber文件。

(2) 制程：采用化學蝕刻、鍍層、壓合等工藝，將制版文件轉化為實踐的印刷電路板。

貼片是將電子元器件裝置到PCBA板上的過程。主要包括以下步驟：

(1) 糊錫膏：在PCBA板上的焊盤部位涂抹錫膏，以便元器件焊接。

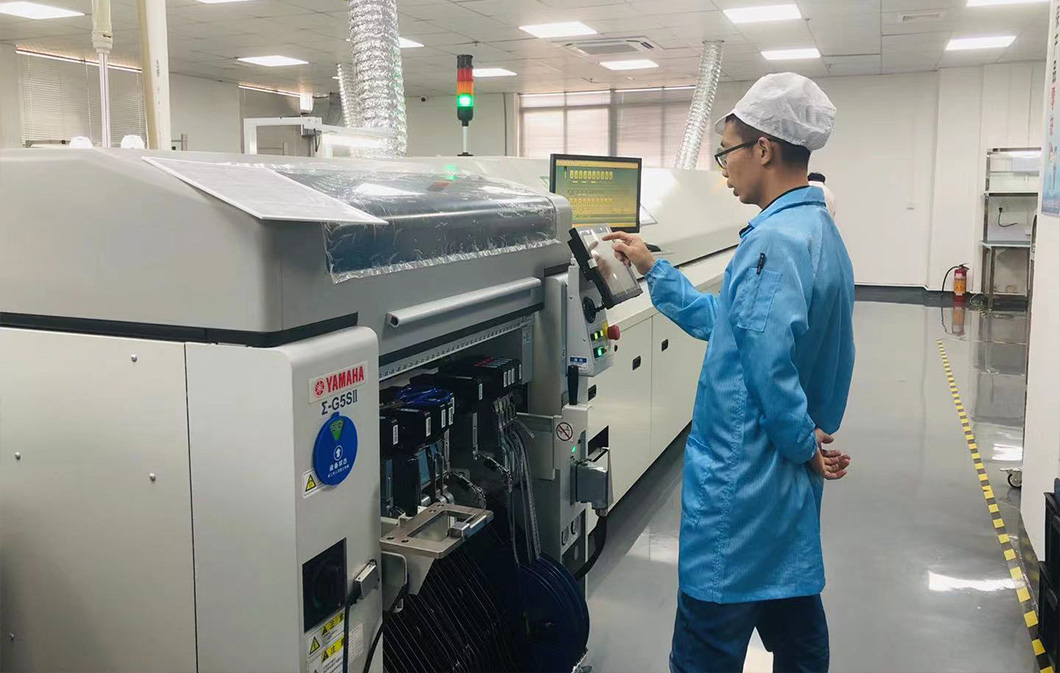

(2) 貼片：運用貼片機將元器件準確地裝置到PCB板上的指定位置。

(3) 固化：將貼片后的PCBA板放入回流焊爐中，使錫膏凝結并固化，完成元器件與PCB的結實銜接。

焊接是將元器件與PCBA板的銜接固定的過程。主要包括以下步驟：

(1) 手工焊接：關于一些無法經過貼片機完成裝置的元器件，如插件、大型器件等，需求停止手工焊接。

(2) 波峰焊：關于一些需求穿越PCBA板的元器件，如插件，可采用波峰焊工藝完成焊接。

測試是PCBA加工的最后一步，旨在確保產品的性能和牢靠性。主要包括以下幾種測試辦法：

(1) 飛針測試：經過飛針測試儀檢測PCB板的電氣性能，如導通、短路等。

(2) 功用測試：在實踐工作條件下，考證PCBA板的功用性能，如信號傳輸、數據處置等。

(3) 燒錄測試：關于需求預先寫入固件的PCBA板，停止燒錄測試以確保程序正常運轉。

(4) 環境測試：模仿實踐運用環境，如高溫、高濕、高壓等，檢測PCBA板的穩定性和牢靠性。

做好PCBA加工需求從設計、元器件采購、制板、貼片、焊接、測試等多個環節停止把控。經過理解和控制這些關鍵步驟，您將可以更好地施行PCBA加工，進步電子產品的質量和性能。在實踐操作中，還需依據詳細狀況靈敏調整和優化工藝流程，以確保項目的勝利施行。有需求理解的朋友能夠繼續關注哦~假如您對回流焊、貼片機、半導體集成電路、芯片等有什么不明白的問題，歡送給我們私信或留言！
